سقف عرشه فولادی یکی از سیستم‌های متداول سقف مرکب در ساختمان‌سازی است که با استفاده از ورق عرشه فولادی فرمینگ‌شده، بتن و اجزای اتصال، امکان اجرای سقف را فراهم می‌کند. ورق عرشه در مرحله بتن‌ریزی نقش قالب دائمی دارد و در صورت طراحی مناسب، می‌تواند در عملکرد سازه‌ای دال نیز مشارکت کند.
سرعت اجرا، کاهش نیاز به قالب‌بندی سنتی و امکان بهینه‌سازی وزن و مصرف مصالح از مزایای این سیستم است؛ بااین‌حال، میزان این مزایا به طراحی سازه، دهانه‌ها، بارگذاری و شرایط پروژه بستگی دارد. در این راهنما، اجزا، نحوه عملکرد، مزایا، محدودیت‌ها و نکات مهم انتخاب مصالح سقف عرشه فولادی را بررسی می‌کنیم.
شرکت عرشه فولادی سپاهان در زمینه تولید و تأمین انواع ورق عرشه فولادی فعالیت می‌کند و محصولات موردنیاز پروژه‌های ساختمانی را تأمین می‌کند. تمرکز این مجموعه بر تولید و تأمین ورق است و خدمات اجرای سقف ارائه نمی‌دهد. برای بررسی مشخصات محصول و دریافت اطلاعات خرید، می‌توانید به صفحه ورق عرشه فولادی مراجعه کنید.
ورق عرشه فولادی نوعی ورق گالوانیزه فرمینگ‌شده است که به شکل ذوزنقه‌ای تولید می‌شود. فرم هندسی و جزئیات پروفیل ورق در سختی ورق و نحوه عملکرد آن در سیستم سقف نقش دارند.
فهرست مطالب
- سقف عرشه فولادی چیست؟
- اجزای سقف عرشه فولادی
- مزایای سقف عرشه فولادی
- کاربردهای سقف عرشه فولادی
- ورق عرشه فولادی چیست؟
- نحوه تولید ورق عرشه فولادی
- مقایسه سقف عرشه فولادی با سایر سقف‌ها
- ضخامت و مشخصات ورق عرشه فولادی
- عوامل موثر بر قیمت ورق عرشه فولادی
- نکات مهم خرید ورق عرشه فولادی
- سوالات متداول

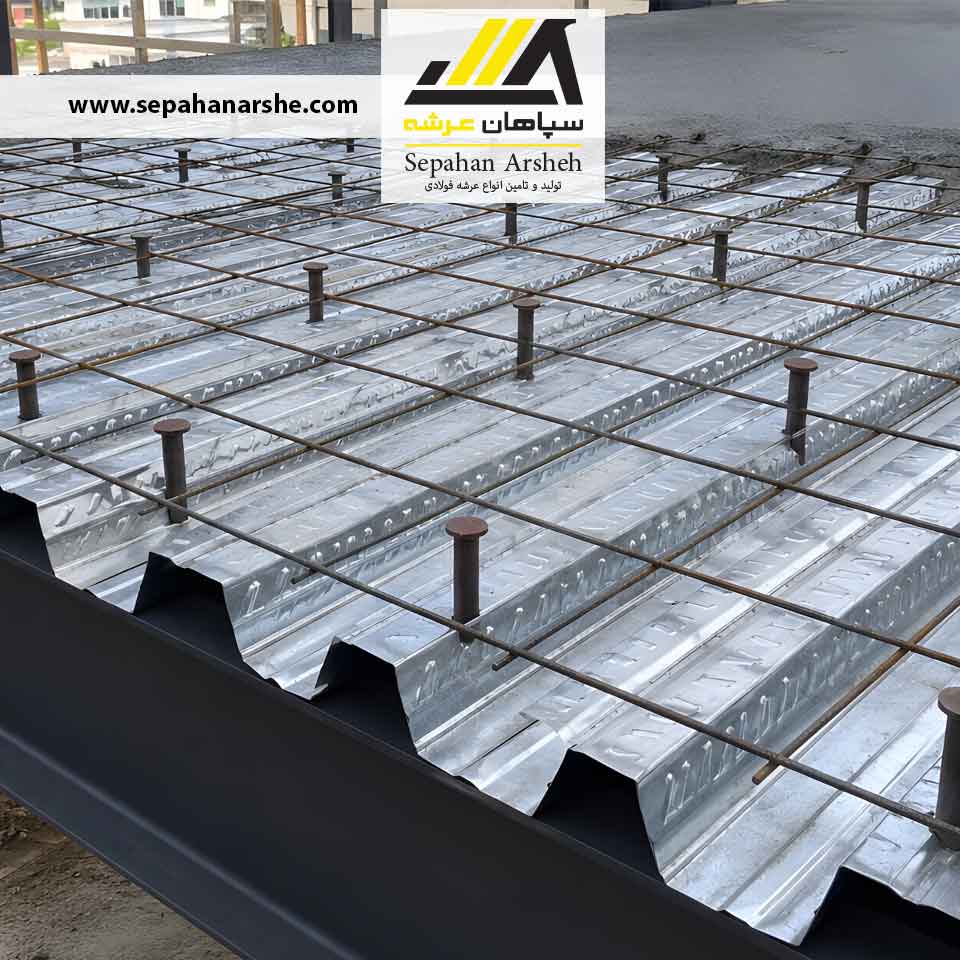

سقف عرشه فولادی چیست؟
سقف عرشه فولادی نوعی سیستم سقف مرکب است که با استفاده از ورق عرشه فولادی فرمینگ‌شده، بتن و اجزای اتصال اجرا می‌شود. در این سیستم، ورق فولادی در مرحله بتن‌ریزی نقش قالب دائمی را بر عهده دارد و در صورت طراحی مناسب، می‌تواند پس از سخت‌شدن بتن نیز در عملکرد سازه‌ای دال مشارکت کند.
ورق‌های مورد استفاده در این سیستم معمولاً از ورق فولادی گالوانیزه تولید می‌شوند و با فرم‌دهی به شکل مقاطع ذوزنقه‌ای، مقاومت و سختی مناسبی برای مراحل اجرا و بهره‌برداری فراهم می‌کنند. شکل مقطع، برجستگی‌ها و جزئیات اتصال ورق به بتن، متناسب با نوع سیستم و طراحی سازه، در انتقال نیرو و عملکرد مرکب دال نقش دارند.
در سقف‌های مرکب با تیر فولادی، استفاده از برشگیرهایی مانند گل میخ فولادی می‌تواند امکان انتقال نیروی برشی میان تیر و دال بتنی را فراهم کند. تعداد، ابعاد و نحوه اجرای این اتصالات باید بر اساس محاسبات و ضوابط فنی پروژه تعیین شود.
از مهم‌ترین مزایای سقف عرشه فولادی می‌توان به سرعت اجرای مناسب، کاهش نیاز به قالب‌بندی سنتی و امکان بهینه‌سازی مصرف مصالح اشاره کرد. بااین‌حال، میزان کاهش وزن، هزینه و تأثیر آن بر عملکرد لرزه‌ای ساختمان به طراحی سازه، دهانه‌ها، بارگذاری، جزئیات اجرایی و مقایسه با سیستم جایگزین بستگی دارد و نمی‌توان برای تمام پروژه‌ها نتیجه یکسانی در نظر گرفت.
یکی از مهم‌ترین اجزای این سیستم، ورق عرشه فولادی است که وظیفه ایجاد قالب موقت، تحمل بارهای اجرایی و مشارکت در عملکرد مرکب سقف را بر عهده دارد. برای بررسی مشخصات، ضخامت‌ها و مدل‌های قابل سفارش می‌توانید صفحه ورق عرشه فولادی را مشاهده کنید.
مراحل اجرای سقف عرشه فولادی
اجرای سقف عرشه فولادی باید بر اساس نقشه‌های سازه و مشخصات فنی پروژه انجام شود. ترتیب و جزئیات مراحل ممکن است با توجه به نوع سازه، دهانه‌ها، بارگذاری و طراحی پروژه متفاوت باشد.
۱. نصب و جانمایی ورق‌های عرشه
ورق‌های فرمینگ‌شده مطابق نقشه اجرایی روی تیرهای سازه قرار می‌گیرند و نحوه هم‌پوشانی و اتصال آن‌ها باید مطابق الزامات طراحی کنترل شود.
۲. اجرای برشگیرها
در سیستم‌های مرکب، برشگیرهایی مانند گلمیخ فولادی بر اساس نقشه سازه اجرا می‌شوند تا انتقال نیروی برشی میان تیر فولادی و دال بتنی فراهم شود.
۳. اجرای آرماتور و جزئیات تکمیلی
آرماتورها، تقویت‌های موضعی و سایر اجزای موردنیاز مطابق محاسبات و نقشه‌های اجرایی نصب می‌شوند.
۴. بتن‌ریزی و عمل‌آوری
پس از کنترل ورق‌ها، اتصالات و آرماتورها، بتن‌ریزی انجام می‌شود. ضخامت و مشخصات بتن و همچنین شرایط عمل‌آوری باید مطابق طراحی و ضوابط فنی پروژه باشد.
سقف عرشه فولادی از چند جزء اصلی مانند ورق فولادی، گلمیخ، بتن و آرماتور تشکیل می‌شود که هماهنگی میان این اجزا باعث ایجاد یک سیستم مقاوم می‌شود. جزئیات کامل هر بخش را در مقاله اجزای تشکیل دهنده سقف عرشه فولادی بررسی کرده‌ایم.
مزایای سقف عرشه فولادی
سقف عرشه فولادی در صورت طراحی و اجرای صحیح می‌تواند مزایایی از نظر سرعت اجرا، کاهش نیاز به قالب‌بندی سنتی و بهینه‌سازی مصرف مصالح ایجاد کند. میزان این مزایا به عواملی مانند دهانه‌ها، بارگذاری، مشخصات ورق، طراحی سازه و شرایط اجرایی هر پروژه بستگی دارد.
سرعت اجرای مناسب
استفاده از ورق عرشه به‌عنوان قالب دائمی می‌تواند نیاز به بخشی از قالب‌بندی سنتی را کاهش دهد و در صورت برنامه‌ریزی مناسب، فرآیند اجرای سقف را سریع‌تر کند.
کاهش نیاز به قالب‌بندی سنتی
ورق‌های عرشه در مرحله بتن‌ریزی نقش قالب دائمی را بر عهده دارند؛ به همین دلیل در بسیاری از پروژه‌ها میزان استفاده از قالب‌های متداول کاهش پیدا می‌کند. میزان نیاز به شمع‌بندی یا تکیه‌گاه موقت باید بر اساس طراحی پروژه تعیین شود.
امکان بهینه‌سازی وزن و مصرف مصالح
با انتخاب مناسب پروفیل ورق، ضخامت دال و جزئیات سازه‌ای، امکان بهینه‌سازی وزن سقف و مصرف برخی مصالح وجود دارد. مقدار این کاهش برای همه پروژه‌ها یکسان نیست و باید بر اساس محاسبات مهندسی بررسی شود.
امکان بهینه‌سازی هزینه پروژه
کاهش بخشی از عملیات قالب‌بندی و کوتاه‌تر شدن زمان برخی مراحل اجرا می‌تواند در بعضی پروژه‌ها به کاهش هزینه‌های اجرایی کمک کند. صرفه اقتصادی این سیستم باید با توجه به قیمت مصالح، شرایط اجرا و سیستم جایگزین ارزیابی شود.
تسهیل بخشی از عملیات اجرایی
استفاده از ورق‌های فرمینگ‌شده می‌تواند سطح کاری مناسبی برای ادامه مراحل اجرای سقف فراهم کند و حجم برخی عملیات سنتی را کاهش دهد. رعایت الزامات ایمنی کارگاه و کنترل صحیح اتصالات در تمام مراحل اجرا ضروری است.
محدودیت‌ها و نکات مهم سقف عرشه فولادی
مزایای سقف عرشه فولادی زمانی حاصل می‌شود که طراحی، انتخاب مصالح و جزئیات اجرایی متناسب با شرایط پروژه انجام شده باشد. این سیستم نیز مانند سایر روش‌های سازه‌ای محدودیت‌ها و الزامات خاص خود را دارد.
- ضخامت و پروفیل ورق باید بر اساس دهانه، بارگذاری و طراحی سازه انتخاب شود.
- تعداد و مشخصات گل‌میخ‌ها باید بر اساس محاسبات مهندسی تعیین شود.
- کیفیت فرمینگ، پوشش گالوانیزه و اتصالات در عملکرد مناسب سیستم اهمیت دارد.
- میزان کاهش وزن، زمان یا هزینه در همه پروژه‌ها یکسان نیست و باید با سیستم جایگزین مقایسه شود.
- اجرای صحیح و کنترل‌های فنی کارگاهی برای دستیابی به عملکرد موردنظر طراحی ضروری است.
کاربردهای سقف عرشه فولادی
امروزه سقف عرشه فولادی در پروژه‌های مختلف ساختمانی استفاده می‌شود.
- ساختمان‌های مسکونی
- برج‌های اداری
- مراکز تجاری
- سوله‌های صنعتی
- پارکینگ‌های طبقاتی
- بیمارستان‌ها
- مراکز آموزشی
- فرودگاه‌ها
سرعت اجرا و کاهش وزن سازه باعث شده این سیستم در پروژه‌های انبوه‌سازی نیز کاربرد گسترده‌ای داشته باشد.
ورق عرشه فولادی چیست؟
ورق عرشه فولادی نوعی ورق گالوانیزه فرمینگ‌شده است که به شکل ذوزنقه‌ای تولید می‌شود. این فرم هندسی باعث افزایش مقاومت خمشی و درگیری بهتر ورق با بتن خواهد شد.
ورق‌های عرشه معمولاً از فولاد گالوانیزه تولید می‌شوند تا در برابر خوردگی و زنگ‌زدگی مقاومت مناسبی داشته باشند.
کیفیت ورق عرشه فولادی تاثیر مستقیمی بر کیفیت نهایی سقف دارد. به همین دلیل انتخاب تولید کننده معتبر اهمیت زیادی دارد.
شرکت عرشه فولادی سپاهان به‌عنوان تولید کننده و تامین کننده انواع ورق عرشه فولادی، محصولات موردنیاز پروژه‌های ساختمانی را با کیفیت مناسب تامین می‌کند.
نحوه تولید ورق عرشه فولادی
ورق عرشه فولادی از طریق فرآیند رول فرمینگ تولید می‌شود. در این روش، ورق گالوانیزه از میان غلتک‌های مخصوص عبور کرده و به شکل ذوزنقه‌ای فرم‌دهی می‌شود.
مراحل تولید شامل موارد زیر است:
- انتخاب ورق گالوانیزه مناسب
- برش اولیه ورق
- فرم‌دهی توسط دستگاه رول فرمینگ
- ایجاد برجستگی‌های تقویتی
- برش نهایی طبق ابعاد پروژه
- کنترل کیفیت
دقت در فرآیند تولید، تاثیر زیادی بر عملکرد نهایی ورق خواهد داشت.
مقایسه سقف عرشه فولادی با سایر سقف‌ها
مقایسه با سقف تیرچه بلوک
سقف عرشه فولادی سرعت اجرای بیشتری دارد و وزن آن کمتر است. همچنین نیاز به نیروی انسانی کمتری خواهد داشت.
مقایسه با سقف کامپوزیت سنتی
در سقف کامپوزیت سنتی نیاز به قالب‌بندی گسترده وجود دارد اما در سیستم عرشه فولادی، ورق نقش قالب دائمی را ایفا می‌کند.
مقایسه با دال بتنی
دال بتنی وزن بیشتری دارد و اجرای آن زمان‌برتر است؛ در حالی که سقف عرشه فولادی سبک‌تر و سریع‌تر اجرا می‌شود.
ضخامت و مشخصات ورق عرشه فولادی
ورق‌های عرشه فولادی در ضخامت‌های مختلف تولید می‌شوند که رایج‌ترین آن‌ها شامل موارد زیر است:
- ۰.۸ میلی‌متر
- ۰.۹ میلی‌متر
- ۱ میلی‌متر
- ۱.۲۵ میلی‌متر
انتخاب ضخامت مناسب به عواملی مانند دهانه سقف، میزان بار وارده، نوع سازه و طراحی مهندسی بستگی دارد.
عوامل موثر بر قیمت ورق عرشه فولادی
ضخامت ورق
هرچه ضخامت ورق بیشتر باشد، قیمت نهایی نیز افزایش پیدا می‌کند.
قیمت روز فولاد
نوسانات بازار فولاد تاثیر مستقیمی بر قیمت ورق عرشه فولادی دارد.
کیفیت پوشش گالوانیزه
پوشش گالوانیزه باکیفیت باعث افزایش مقاومت در برابر خوردگی خواهد شد.
ابعاد سفارش
متراژ و حجم سفارش می‌تواند بر قیمت نهایی تاثیرگذار باشد.
مقدار بتن مورد نیاز در سقف عرشه فولادی به عواملی مانند ضخامت دال، ارتفاع ورق و شرایط طراحی بستگی دارد. برای محاسبه دقیق‌تر می‌توانید راهنمای محاسبه بتن سقف عرشه فولادی را بررسی کنید.
نکات مهم هنگام خرید ورق عرشه فولادی
برای خرید ورق عرشه فولادی باید به چند نکته مهم توجه کرد:
- بررسی کیفیت گالوانیزه
- توجه به ضخامت واقعی ورق
- بررسی کیفیت فرمینگ
- خرید از تامین کننده معتبر
- توجه به استانداردهای تولید
شرکت عرشه فولادی سپاهان به‌عنوان تولید کننده و تامین کننده انواع ورق عرشه فولادی، محصولات موردنیاز پروژه‌های ساختمانی را با کیفیت مناسب تامین می‌کند.
جمع‌بندی
سقف عرشه فولادی یکی از بهترین و مدرن‌ترین روش‌های اجرای سقف در ساختمان‌سازی است که به دلیل سرعت اجرای بالا، کاهش وزن سازه، صرفه‌جویی اقتصادی و عملکرد مناسب سازه‌ای، کاربرد گسترده‌ای در پروژه‌های عمرانی پیدا کرده است.
کیفیت ورق عرشه فولادی تاثیر مستقیمی بر عملکرد نهایی سقف دارد؛ بنابراین انتخاب تولید کننده معتبر اهمیت بسیار زیادی دارد.
سوالات متداول
سقف عرشه فولادی چیست؟
سقف عرشه فولادی نوعی سقف مرکب است که از ورق فولادی گالوانیزه، بتن و برشگیر تشکیل می‌شود.
مهم‌ترین مزیت سقف عرشه فولادی چیست؟
سرعت اجرای بالا و کاهش وزن سازه از مهم‌ترین مزایای این سیستم هستند.
آیا ورق عرشه فولادی ضدزنگ است؟
بله، این ورق‌ها معمولاً از فولاد گالوانیزه تولید می‌شوند و مقاومت مناسبی در برابر خوردگی دارند.
ضخامت ورق عرشه فولادی چقدر است؟
ضخامت این ورق‌ها معمولاً بین ۰.۸ تا ۱.۲۵ میلی‌متر است.
عرشه فولادی سپاهان چه خدماتی ارائه می‌دهد؟
این مجموعه تولید کننده و تامین کننده انواع ورق عرشه فولادی است و در زمینه اجرای سقف فعالیت ندارد.
